Bodenabläufe mit horizontalem Abfluss

Einteilige oder doppelte Bodenabläufe mit horizontalem Abfluss.

WeiterlesenInformationen anfordern

Einteilige Bodenablauf

Dieser einteilige Bodenablauf aus Edelstahl ist serienmäßig mit einem Schmutzfänger ausgestattet. Der Bodenablauf ist in fünf verschiedenen Größen (abhängig von der abzuführenden Wassermenge) und mit vier verschiedenen Abdeckrosten erhältlich.

Optionen:
Abdeckgitter typ B
Abdeckgitter typ D
Abdeckgitter typ K
Abdeckgitter typ P

DEKSEL-OPTIES

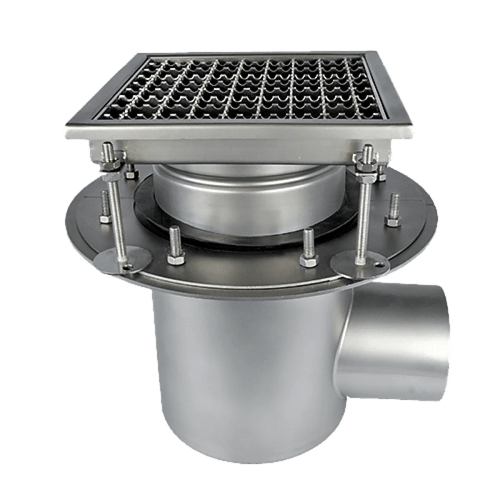

Zweiteilige Bodenablauf

Dieser zweiteilige Bodenablauf aus Edelstahl ist serienmäßig mit einem Schmutzfänger ausgestattet. Der Bodenablauf ist in fünf rschiedenen Größen (abhängig von der abzuführenden Wassermenge) und mit vier verschiedenen Abdeckrosten erhältlich.

Optionen:
Abdeckgitter typ B
Abdeckgitter typ D
Abdeckgitter typ K
Abdeckgitter typ P

DEKSEL-OPTIES

Artikelnummer Beschreibung DN H H1 H2 D W hr
78003103 Einteilige Bodenablauf Ø 75 244 190 Ø 157 200 x 200 30 Verticaal-1
78003108 Einteilige Bodenablauf Ø 110 244 170 Ø 157 200 x 200 30
78003133 Einteilige Bodenablauf Ø 110 244 170 Ø 193 250 x 250 30
78003138 Einteilige Bodenablauf Ø 160 294 194 Ø 255 300 x 300 30
78003153 Einteilige Bodenablauf Ø 200 354 232 Ø 348 400 x 400 30
78003158 Zweiteilige Bodenablauf Ø 75 210 90 50-120 Ø 157 200 x 200 30 Verticaal-2
78003163 Zweiteilige Bodenablauf Ø 110 210 90 50-120 Ø 157 200 x 200 30
78003168 Zweiteilige Bodenablauf Ø 110 210 90 50-160 Ø 193 250 x 250 30
78003183 Zweiteilige Bodenablauf Ø 160 260 90 50-160 Ø 255 300 x 300 30
78003188 Zweiteilige Bodenablauf Ø 200 260 90 50-160 Ø 348 400 x 400 30

Abmessungen in mm
